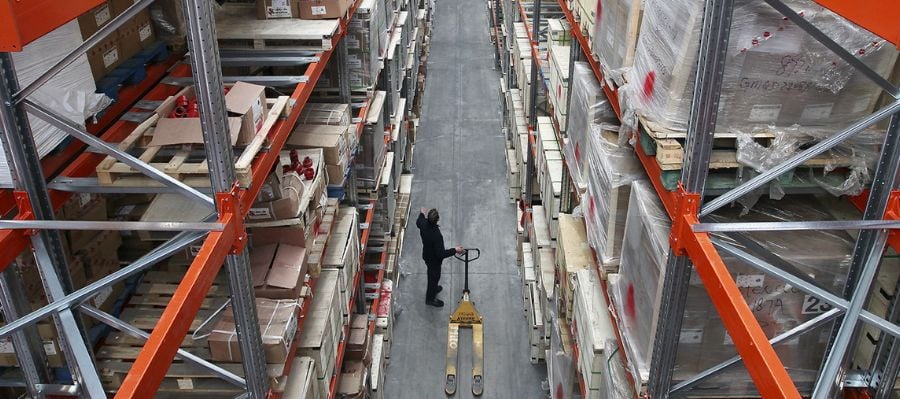

Ako rozpoznáte kvalitný paletový regál – kontrolný zoznam pre profesionálov

Kvalitný paletový regál oddeľuje plynulé procesy od prestojov. Kto v sklade denne pracuje s paletami, vozíkmi a krátkymi taktom, potrebuje regálový systém, ktorý spoľahlivo nesie, má rezervy a v prevádzke nenechá otvorené otázky. Kvalita sa neukazuje len na cene alebo nátere, ale v súčte konštrukcie, statiky, súladu s normami a každodennej obsluhy.

Tento článok vás krok za krokom prevedie najdôležitejšími kritériami, aby ste svoje paletové regály vybrali bezpečne, správne naplánovali a postavili v súlade s normami. Obsah je zameraný na prax a hodí sa pri novom projekte, modernizácii aj príprave na audit.

Profesionálny kontrolný zoznam: 12 kritérií kvalitného paletového regálu

Skôr než objednáte, preverte systém dôsledne podľa nasledujúcich bodov. Každý bod pomáha znížiť riziká a predĺžiť životnosť vášho regálového systému.

1. Stabilita rámu a materiál: Stojinové rámy musia byť tuhé proti krúteniu. Dbajte na dostatočne dimenzované profily, čisté zvary alebo kvalitné skrutkové spoje. Práškové lakovanie alebo pozinkovanie chráni dlhodobo, vo vonkajšom prostredí sú vhodné žiarovo zinkované súčiastky.

2. Systémová logika a presnosť: Nosníky musia zapadnúť bez vôle a musia byť zabezpečené poistkami proti nadvihnutiu. Kvalitný paletový regál umožňuje variabilný raster výšok a rôzne dĺžky polí, aby ste mohli neskôr upraviť pôdorys.

3. Overené nosnosti: Vyžadujte písomné údaje o nosnosti úrovne a poľa. Štítky s nosnosťou patria viditeľne na každé pole. Dôležité: Posunutie úrovní mení nosnosť a musíte ho nanovo staticky posúdiť.

4. Normy a predpisy: Plánovanie, montáž a prevádzka prebiehajú podľa príslušných pravidiel, napríklad EN 15635 a požiadaviek poisťovne zodpovednosti zamestnávateľa. Minimálne raz ročne musíte preukázať kontrolu kompetentnou osobou, interné vizuálne kontroly prebiehajú v stanovených intervaloch.

5. Podlaha a kotvenie: Nosná, rovná betónová podlaha je základom pre ťažké regály. Pri nepriaznivom pomere výšky k hĺbke je kotvenie do podlahy nevyhnutné, v praxi sa paletové regály zásadne kotvia. Používajte predpísané pätky a kotvy.

6. Bezpečnostné príslušenstvo: Nárazová ochrana stojín v dopravných zónach, zábrany proti pretlačeniu pri dvojitých regáloch, zadné siete pri komunikáciách a dištančné prvky pri riešení „chrbát k chrbtu“ sú štandardom techniky. Kvalitný dodávateľ ponúka presne pasujúce príslušenstvo z jedného systému.

7. Kvalita povrchu: Povrchová úprava musí byť rovnomerná a pevne priľnúť. Vo vlhkom alebo chemicky zaťaženom prostredí vyberte materiálovo vhodný povrch. Predídete tak predčasnému opotrebovaniu a korózii.

8. Montážna prívetivosť: Jasný slovenský návod na montáž a označené súčiastky šetria čas na stavbe. Zásuvné systémy urýchľujú montáž, znižujú riziko chýb a zaisťujú reprodukovateľnú kvalitu zostavenia.

9. Dokumentácia a preukazy: K profesionálnej inštalácii patria statické výpočty, montážny protokol, návod na používanie, štítky s nosnosťou a plán údržby a kontrol. Tieto dokumenty chránia prevádzku aj súlad s predpismi.

10. Náhradné diely a rozšíriteľnosť: Originálne diely musia byť dlhodobo dostupné. Regálový systém má bez problémov prijať ďalšie polia, úrovne a príslušenstvo, aby ste pri raste nemuseli začínať od nuly.

11. Kompatibilita s nosičmi nákladu: Regálová hĺbka a šírka úrovne musia zodpovedať europaletám, priemyselným paletám, gitterboxom alebo špeciálnym paletám. Plochy podopierajú paletu plošne, treba sa vyhnúť hranám so sklonom k prevráteniu.

12. Kompetencia dodávateľa: Stavajte na partneroch, ktorí ponúkajú poradenstvo, plánovanie layoutu, montáž aj každoročné kontroly regálov. Ucelený servis znižuje počet rozhraní a riziko v prevádzke.

Plánovanie paletových regálov: presné definovanie rozmerov, nosnosti a tokov

Skôr než začnete konfigurovať, vytvorte si jasný plán. Nasledujúci prehľad pomáha štruktúrovane zaznamenať požiadavky a zvoliť vhodný regálový systém.



Poznámka k rozmerom paletových regálov

Pre tri europalety na úroveň sú bežné šírky okolo 2700 milimetrov. Regálové hĺbky okolo 1100 milimetrov zabezpečia uloženie 1200 milimetrov hlbokej palety. Pre priemyselné palety a gitterboxy treba rozmery upraviť. Na manipuláciu plánujte na každej úrovni výšku palety plus bezpečnostnú rezervu, napríklad pre zakladanie vysokozdvižným vozíkom s výsuvným stožiarom.

Tip k nosnostiam paletových regálov

Nosnosť úrovne sa vzťahuje na jednu úroveň, nosnosť poľa na celé regálové pole. Zaťaženia platia pri rovnomernom rozložení. Vyhýbajte sa bodovému zaťaženiu, ťažké palety skladujte dole a ľahšie hore. Pri nejasnostiach sa oplatí krátka konzultácia so statikom a výrobcom.

Montáž paletového regálu: bezpečne až po odovzdanie

Aj najlepší projekt stratí hodnotu, ak montáž neprebehne precízne. Nasledujú prehľadne dôležité kroky, každý s jasným kontrolným bodom na konci.

Príprava

Vyznačte miesto, skontrolujte podlahu, pripravte náradie a osobné ochranné prostriedky, udržujte voľné uličky a únikové cesty. Skontrolujte, či sú všetky súčiastky kompletné.

Stavba rámov

Vyrovnajte stojiny, namontujte diagonály, osadte pätky. Pracujte presne vo zvislom smere a každú os kontrolujte vodováhou.

Zavesenie nosníkov

Nosníky zavesujte do systémového rastra, úplne ich zatlačte a zaistite poistnými kolíkmi. Výšky určte vopred, aby zostalo pole staticky správne.

Kotvenie do podlahy

Označte vrty, regál odsuňte, vyvŕtajte, osadte hmoždinky, skrutky dotiahnite. Paletové regály sa kotvia, pretože kotvenie je súčasťou celkovej stability.

Montáž bezpečnostného príslušenstva

Nárazová ochrana na vonkajších stojinách, zábrany proti pretlačeniu v dvojitom regáli, zadné siete pri komunikáciách. Nakoniec skontrolujte uťahovacie momenty a polohu všetkých poistných prvkov.

Záverečná kontrola a označenie

Skontrolujte zvislosť, vykonajte skúšobné zaťaženie, osadte štítky s nosnosťou, vypracujte protokol o odovzdaní. Až potom začnite so skladovaním v ostrej prevádzke.

Máte ešte ďalšie otázky k montáži vášho paletového regálu? Pozrite si náš podrobný návod v článku Paletový regál: návod na bezpečnú a normovú montáž.

Prevádzka a kontrola

V bežnej prevádzke zabezpečia kvalitu vašej inštalácie jasné zodpovednosti a pravidelné kontroly. Platí to pre paletové regály aj pre každý ťažký regál.

• Týždenné vizuálne kontroly s dokumentáciou

• Naplánujte a dokumentujte aspoň jednu ročnú odbornú kontrolu.

• Poškodené súčiastky okamžite vyradiť a vymeniť

• Zaškolenie personálu, najmä vodičov vysokozdvižných vozíkov

• Prestavy a zmeny rastra vždy nechať staticky posúdiť

Praktický návod: vizuálna kontrola paletových regálov

Kto prevádzkuje paletové regály, musí pravidelne kontrolovať, či stojí všetko bezpečne. Nasledujúce video prakticky ukazuje, na čo sa pri každodennej vizuálnej kontrole zamerať: aké poškodenia sa vyskytujú najčastejšie, ako ich správne posúdiť a kedy je nutná odborná kontrola, zrozumiteľne vysvetlené podľa EN 15635.

Praxisleitfaden: Sichtprüfung von Palettenregalen

Wer Palettenregale betreibt, muss regelmäßig kontrollieren, ob alles sicher steht. Das folgende Video zeigt praxisnah, worauf Sie bei der täglichen Sichtprüfung achten sollten: welche Schäden häufig auftreten, wie sie richtig bewertet werden und wann eine Fachprüfung nötig ist – verständlich erklärt nach EN 15635.

Quelle: How To Inspect Steel Pallet Racking (Safety Action)

Okrem toho odporúčame náš poradca:

Plánovanie skladu: tipy, procesy a stratégie pre efektívnu organizáciu

Príklad z praxe pri výbere paletového regálu

Východisková situácia

Výrobný podnik s europaletami, maximálne 800 kilogramov na paletu, plánované štyri úrovne, v prevádzke je vozík s výsuvným stožiarom.

Riešenie

Šírka úrovne 2700 milimetrov pre tri palety, regálová hĺbka 1100 milimetrov, profil nosníkov prispôsobený nosnosti úrovne, nárazová ochrana pri každom výjazde z poľa, zábrana proti pretlačeniu v dvojitom regáli. Ročná kontrola regálu je zapísaná v pláne údržby. Rozšírenie o dve polia ako voliteľná možnosť.



Paletový regál – FAQ: otázky z praxe

Ako rozpoznám vhodnú nosnosť pre môj sklad

Zistite maximálnu hmotnosť na paletu a vynásobte ju počtom paliet na úroveň. Zvoľte nosnosť úrovne s rezervou a zohľadnite nosnosť poľa celého regálového poľa.

Aké rozmery paletových regálov sú štandardné

Pre europalety sú rozšírené šírky úrovne 2700 milimetrov pre tri palety a regálová hĺbka 1100 milimetrov. Výšky a počet úrovní závisia od výšky palety, zdvihu vozíka a výšky haly.

Musí sa paletový regál vždy kotviť

Áno. Paletové regály sa kotvia do podlahy. Pri nepriaznivom pomere výšky k hĺbke je kotvenie nevyhnutné a vždy dôležité pre bezpečnosť.

Aké predpisy platia pre paletové regály

Relevantnými predpismi sú EN 15635 pre použitie, prevádzku a kontrolu a predpisy DGUV pre skladové zariadenia. Okrem toho platí nariadenie o bezpečnosti prevádzky a povinnosti v oblasti ochrany pri práci.

Ako často musím paletový regál kontrolovať

Pravidelné interné vizuálne kontroly a minimálne jedna ročná odborná kontrola. Po nárazovom poškodení alebo prestavbách nechajte systém skontrolovať okamžite.

Kedy potrebujem bezpečnostné príslušenstvo

Akonáhle sú v hre vozíky. Nárazová ochrana v dopravných zónach je štandard. Zábrany proti pretlačeniu a zadné siete sú vhodné, ak vedú za regálom komunikačné trasy alebo plánujete dvojité regály.

Záver: bezpečne, stabilne a efektívne

Kvalitný paletový regál ukazuje svoju úroveň v každodennej prevádzke: nesie, zostáva rovný, dá sa rozšíriť a zrýchľuje aj zvyšuje bezpečnosť práce. Rozhodujúce sú správne rozmery, nosné nosníky, spoľahlivé kotvenie a regálový systém prispôsobený vašim tovarom, trasám a vozíkom. Presne na to s vami plánujeme: prakticky, spoľahlivo, auditovateľne.
